Válvula solenoide para irrigação: como automatizar setores

A válvula solenoide é a peça que transforma um sistema manual em automatizado. Ela abre e fecha por comando elétrico vindo do controlador — e é o que permite dividir a área em setores que irrigam em horários diferentes, aproveitando toda a vazão da bomba em cada um deles em vez de dividir a pressão por tudo ao mesmo tempo.

NC ou NO: a sigla que mais confunde

NC (normalmente fechada): sem energia, fica fechada. Abre quando o controlador manda. É a escolha padrão — se faltar luz ou romper o fio, o setor para de irrigar em vez de alagar.
NO (normalmente aberta): sem energia, fica aberta. Usada em situações específicas de projeto, como linhas que precisam permanecer pressurizadas por segurança.

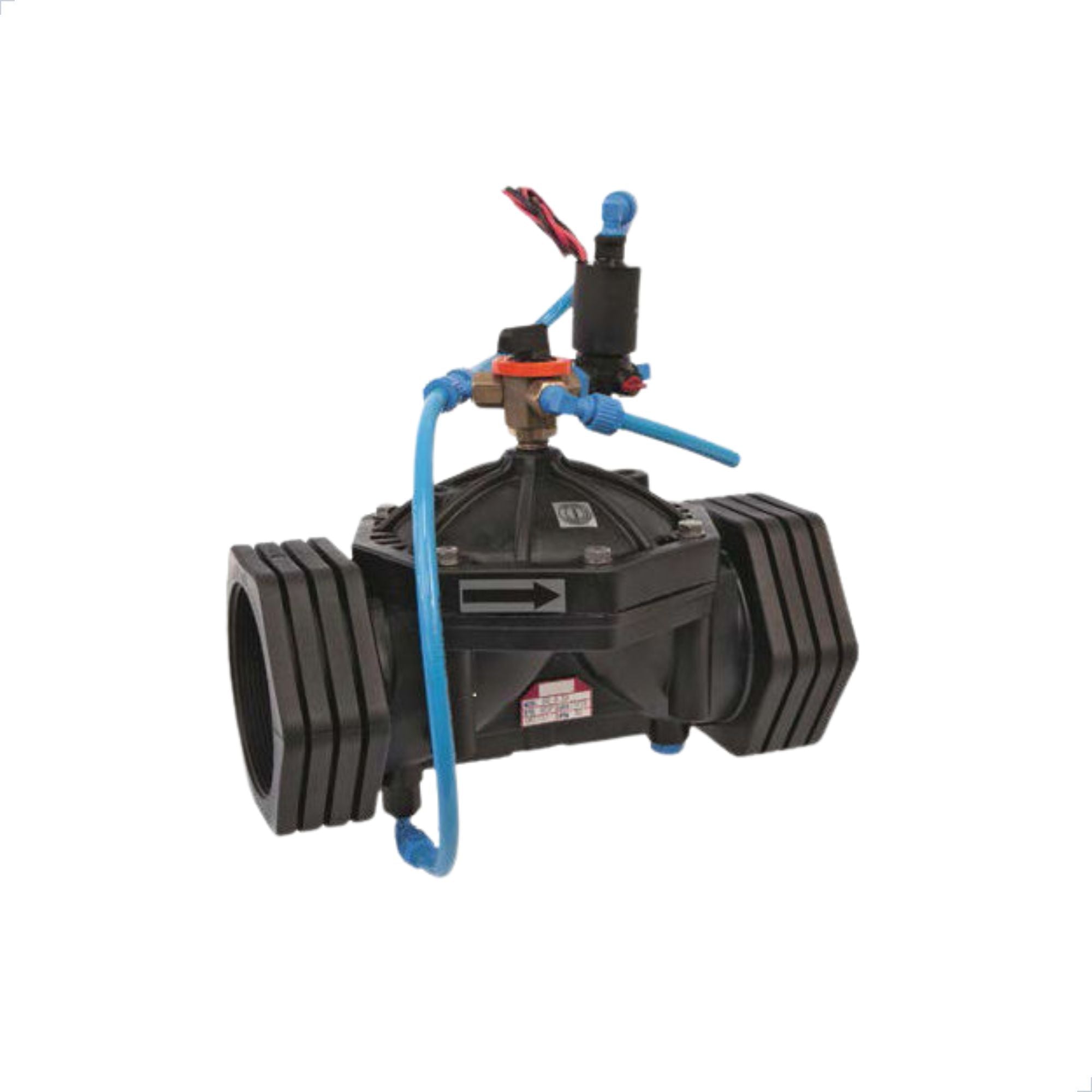

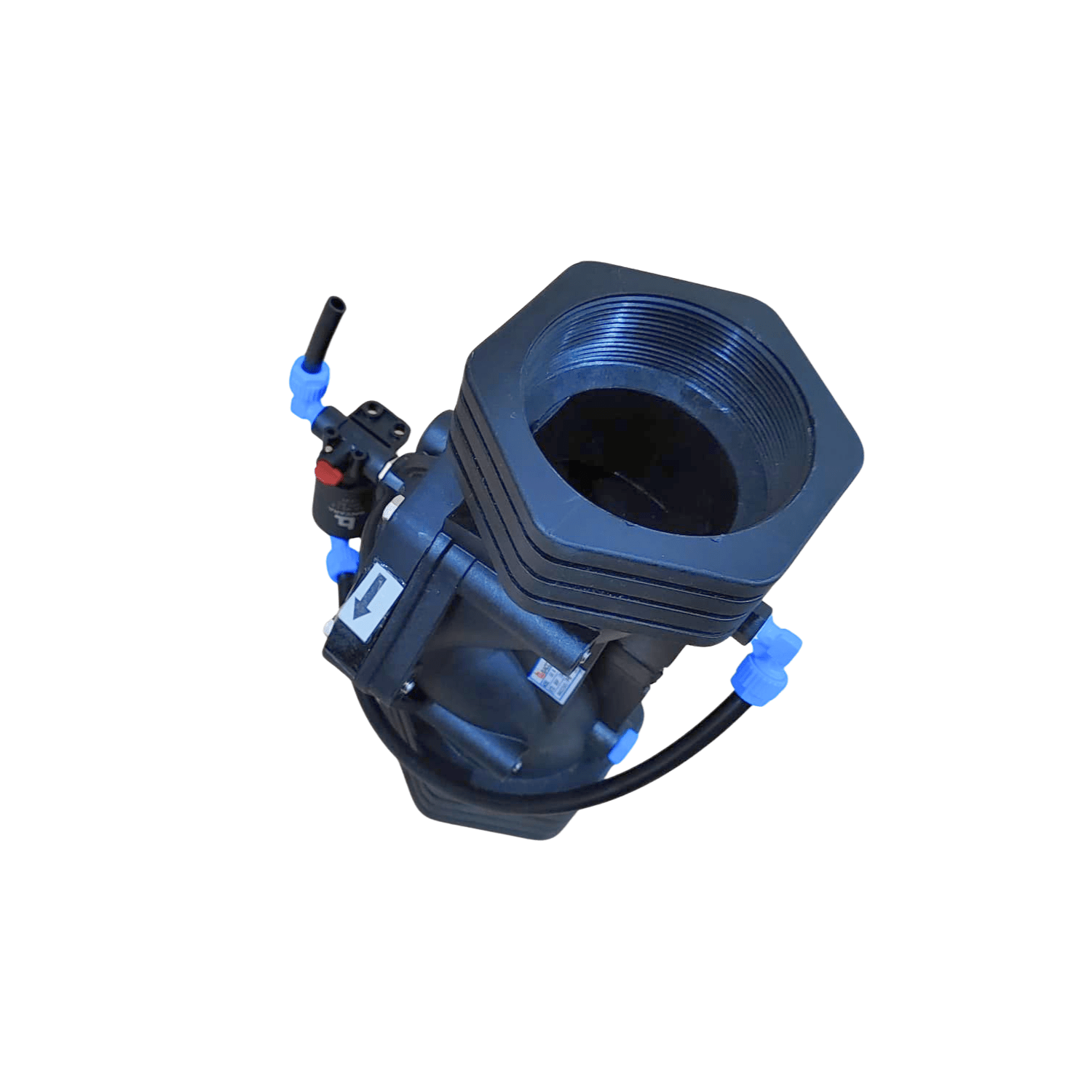

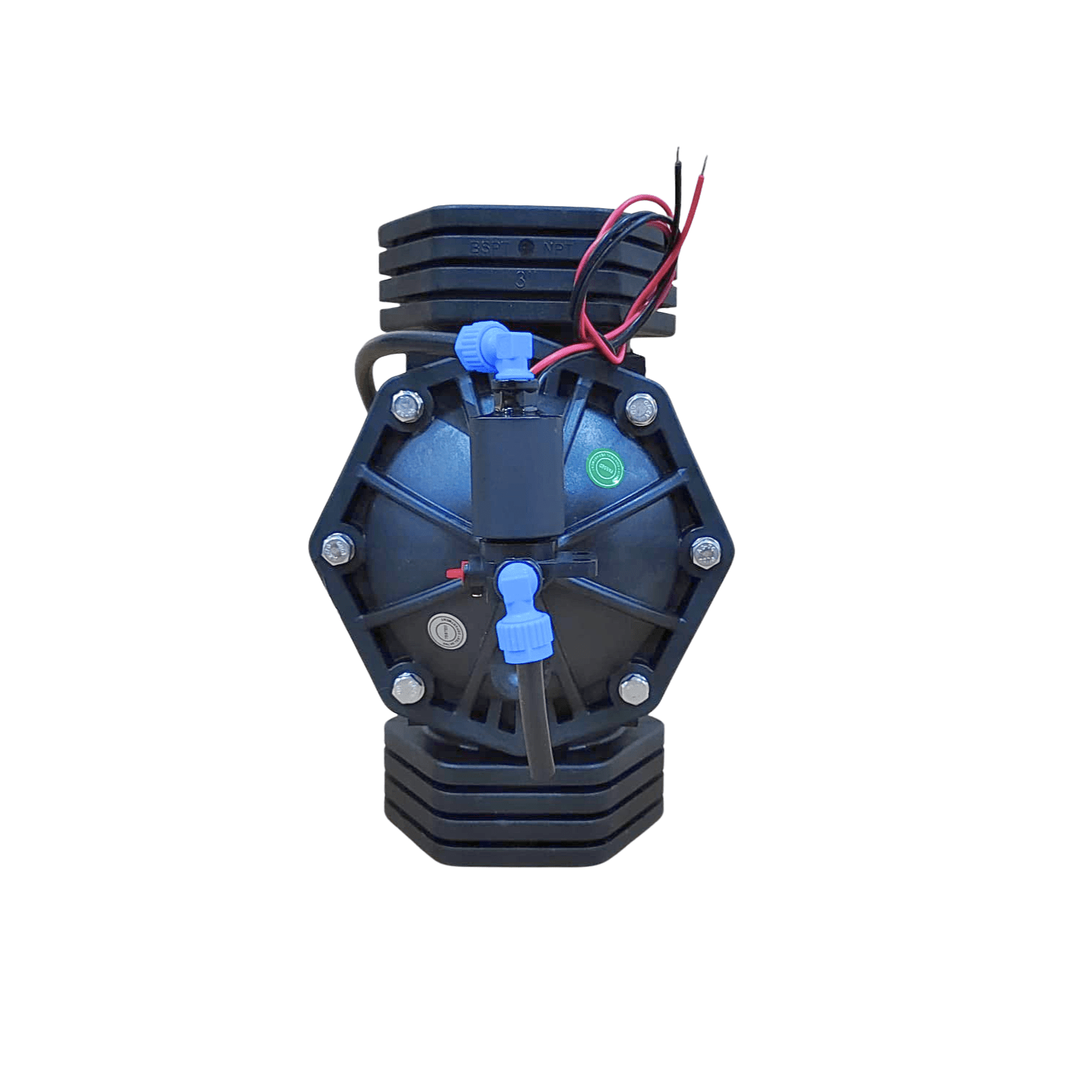

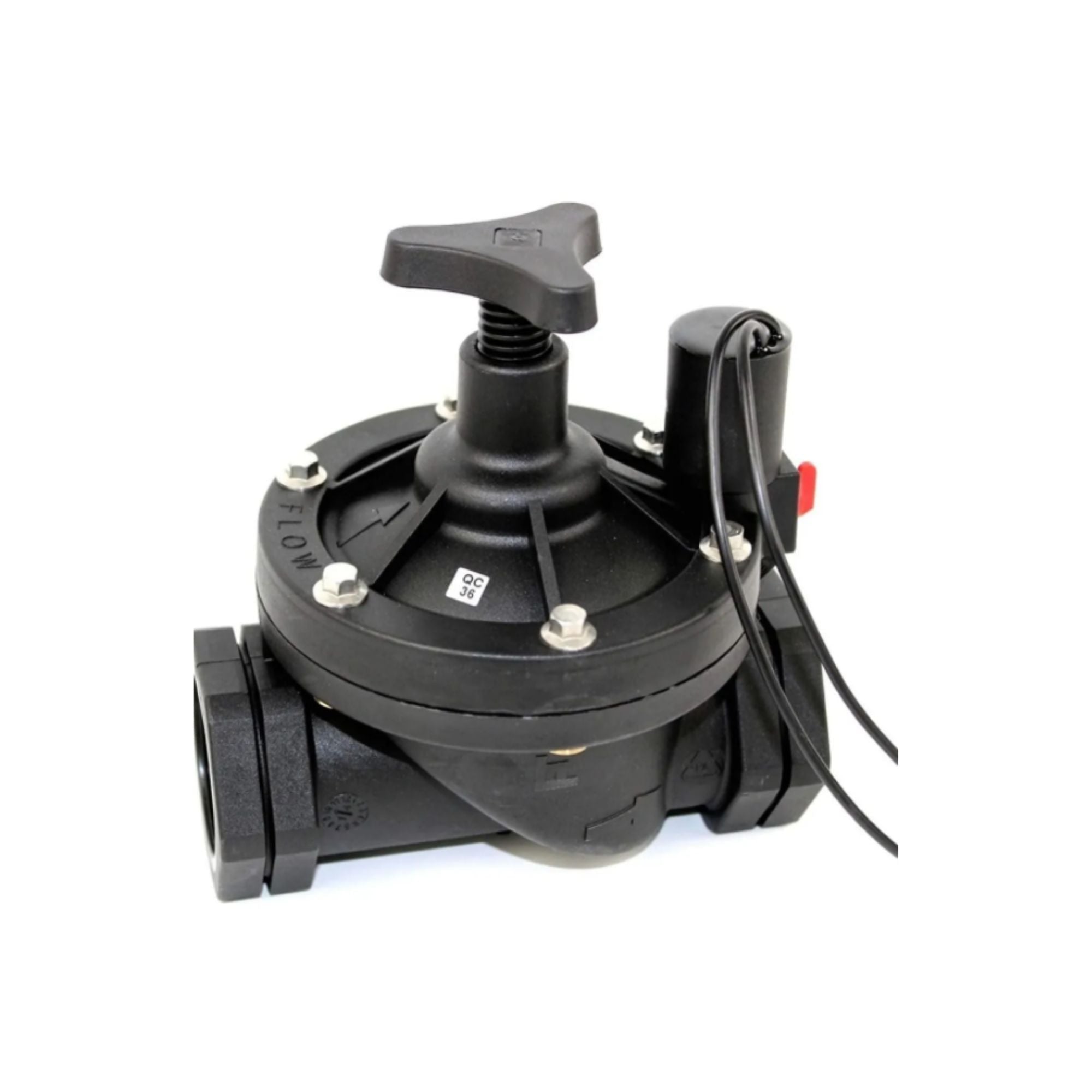

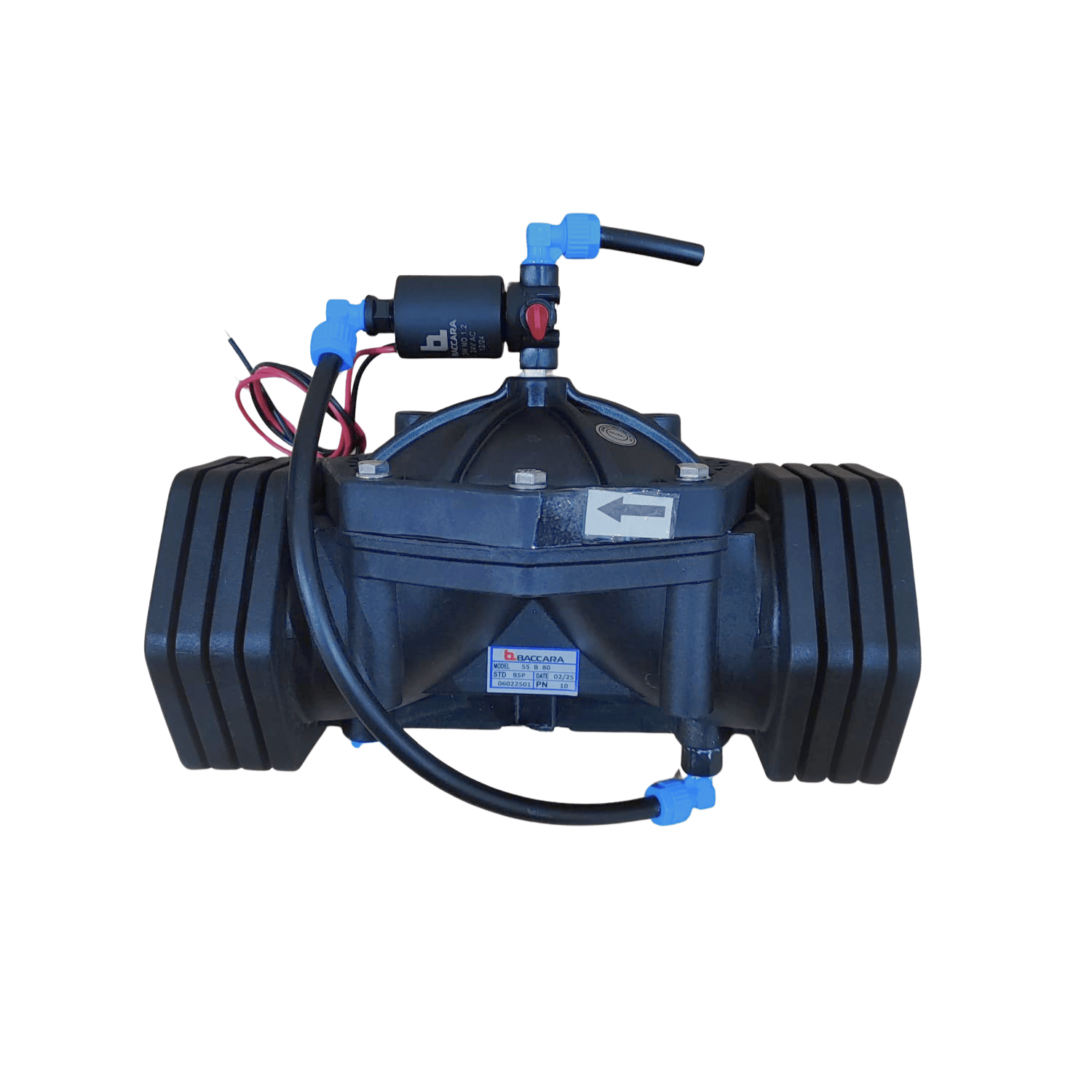

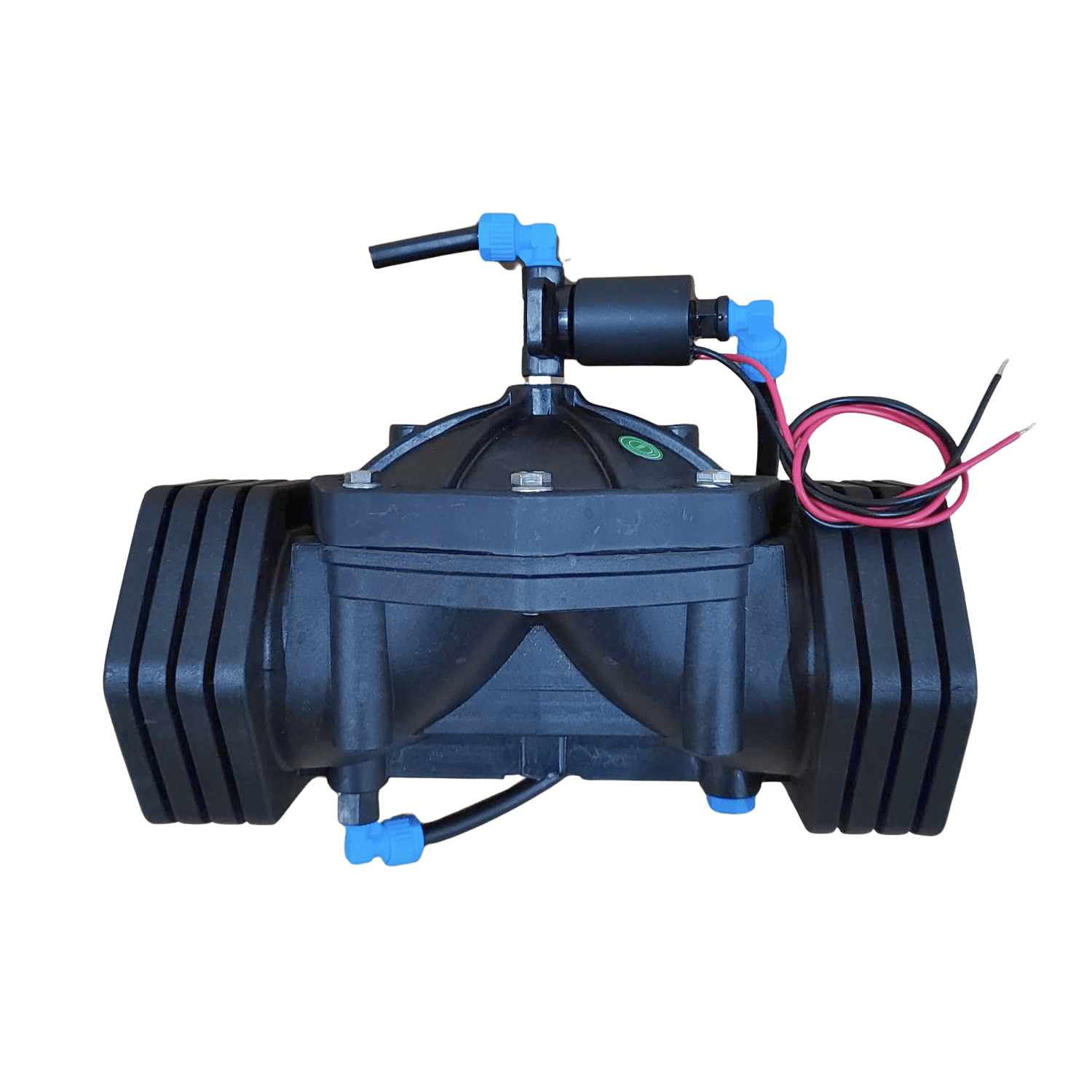

Na dúvida, use NC. Na Zanagro: Baccara 1" 24VAC NC, 1.1/2" e 2". Para linha principal de grande diâmetro, as auto-pilotadas de 3": G500-EL 24VAC N.O. e 24VDC N.O.

24VAC ou 24VDC (latch)?

24VAC — o padrão de controladores ligados na rede elétrica. Mantém a bobina energizada durante toda a irrigação.
24VDC / latch — recebe só um pulso para abrir e outro para fechar, consumindo energia apenas nesses instantes. É o que viabiliza controlador a bateria, em área sem rede elétrica.

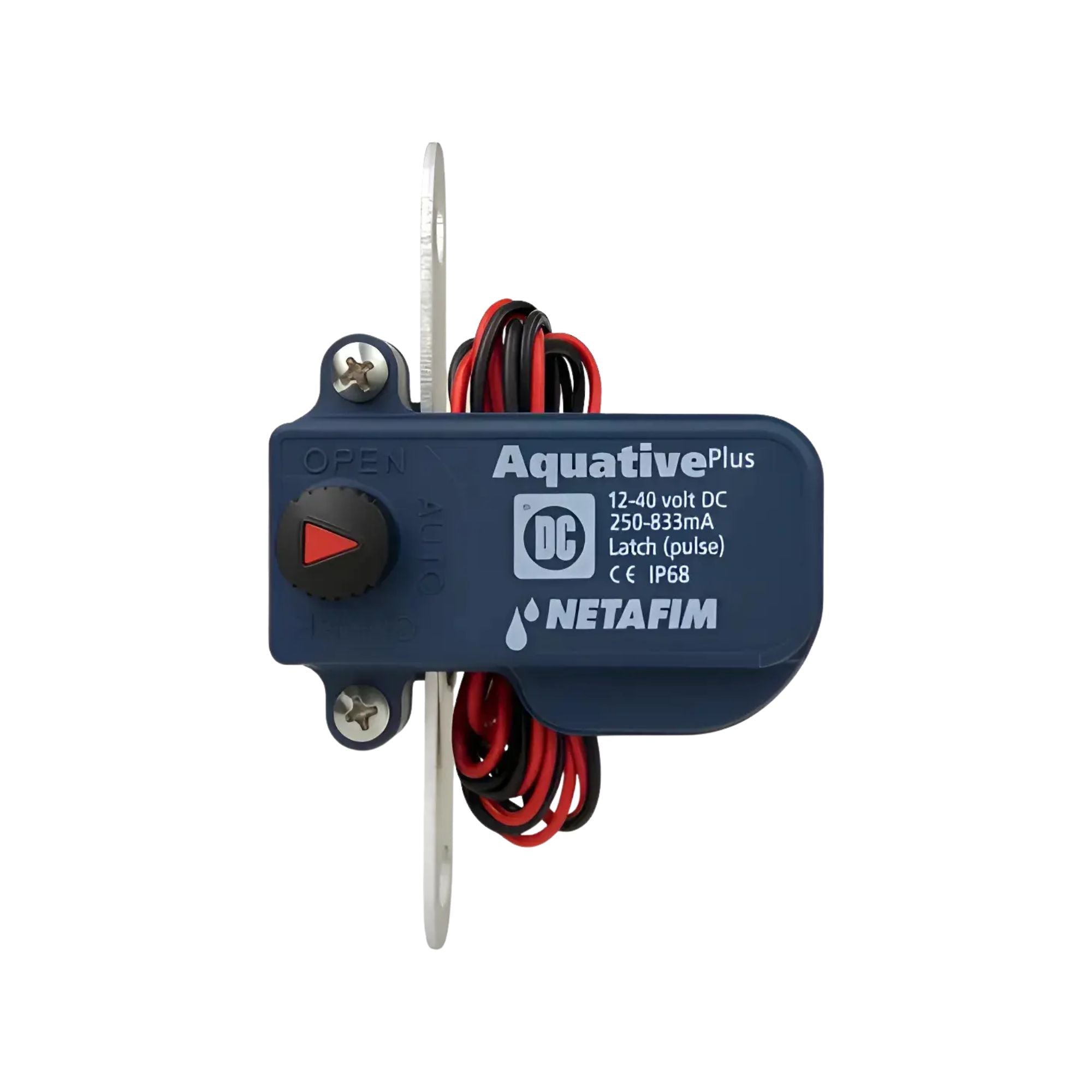

A Aquative Plus DC da Netafim é a opção de comando hidráulico com acionamento DC. Para válvulas Hunter, o solenoide 24VAC é a peça de reposição compatível.

Bobina queimada: troque só a peça

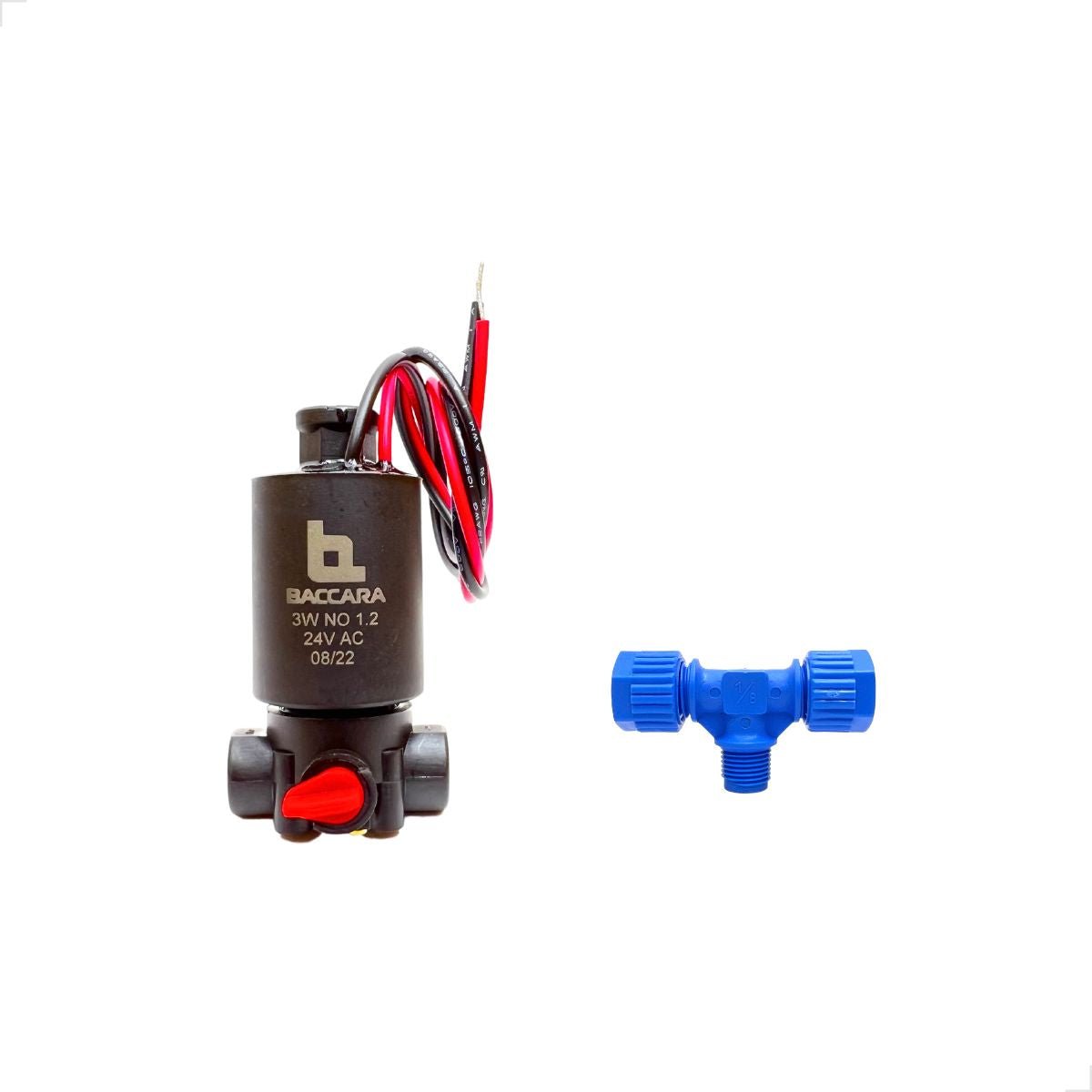

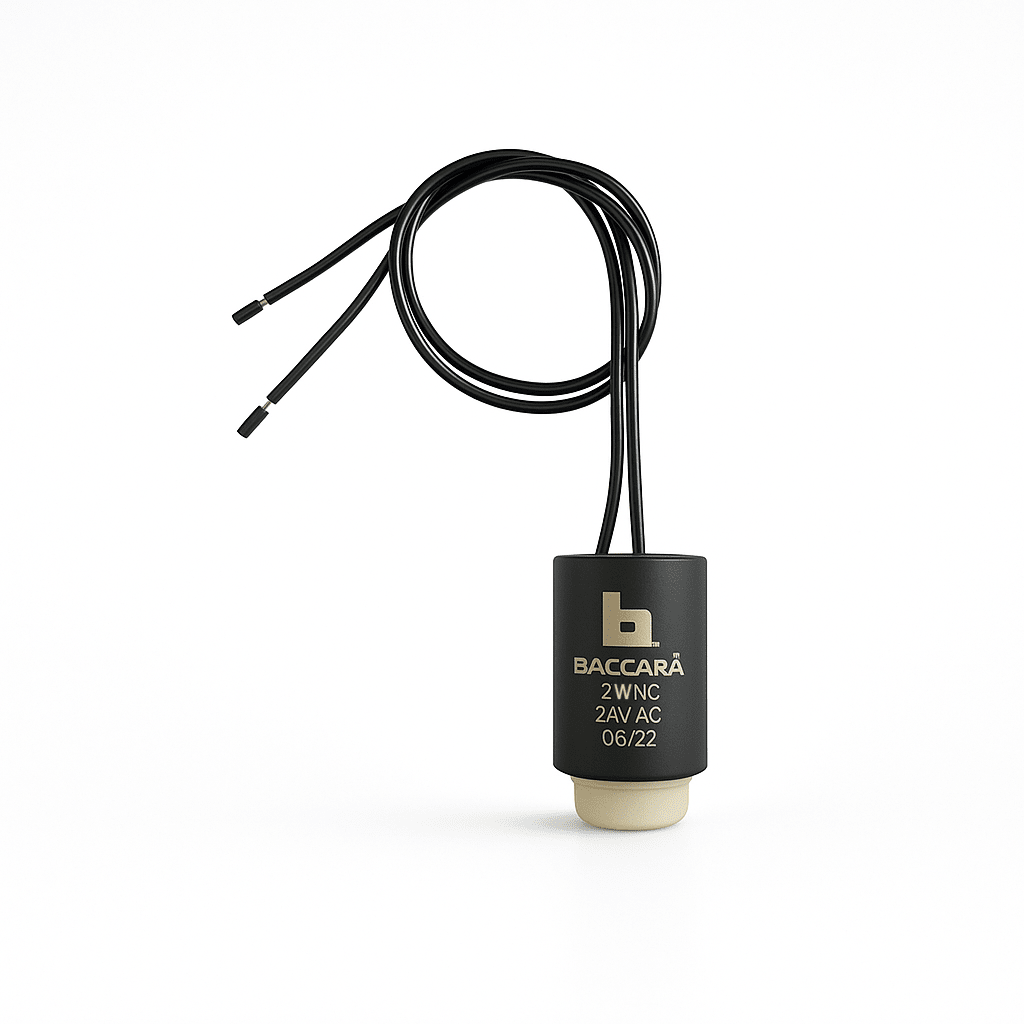

Na maioria das falhas, o corpo da válvula está perfeito e o que queimou foi a bobina — muito mais barata de repor que a válvula inteira. Temos avulsas: 2 vias 24VAC 2W NC e 3 vias 1/8" 24V N.O.

Como saber se o problema é a válvula

Setor não abre: acione manualmente pelo registro de sangria da própria válvula. Se abrir na mão, o problema é elétrico (bobina, fiação ou saída do controlador), não hidráulico.
Setor não fecha: quase sempre sujeira presa no diafragma. Feche a água, abra a válvula e limpe o diafragma e o orifício piloto — um grão de areia basta para travar.
Abre sozinha: verifique se não é NO instalada onde deveria haver NC.
Sempre: instale um filtro antes das válvulas. Boa parte dos defeitos é sujeira, não defeito de fábrica.

Perguntas frequentes

Quantos setores eu preciso?
Divida a vazão total exigida pela área pela vazão disponível da bomba. Se a área pede 30 m³/h e a bomba entrega 10, são pelo menos 3 setores — e uma válvula por setor.

Posso ligar duas válvulas na mesma saída do controlador?
Só se a soma do consumo das bobinas couber na capacidade daquela saída. Consulte o manual do controlador antes.

Qual bitola escolher?

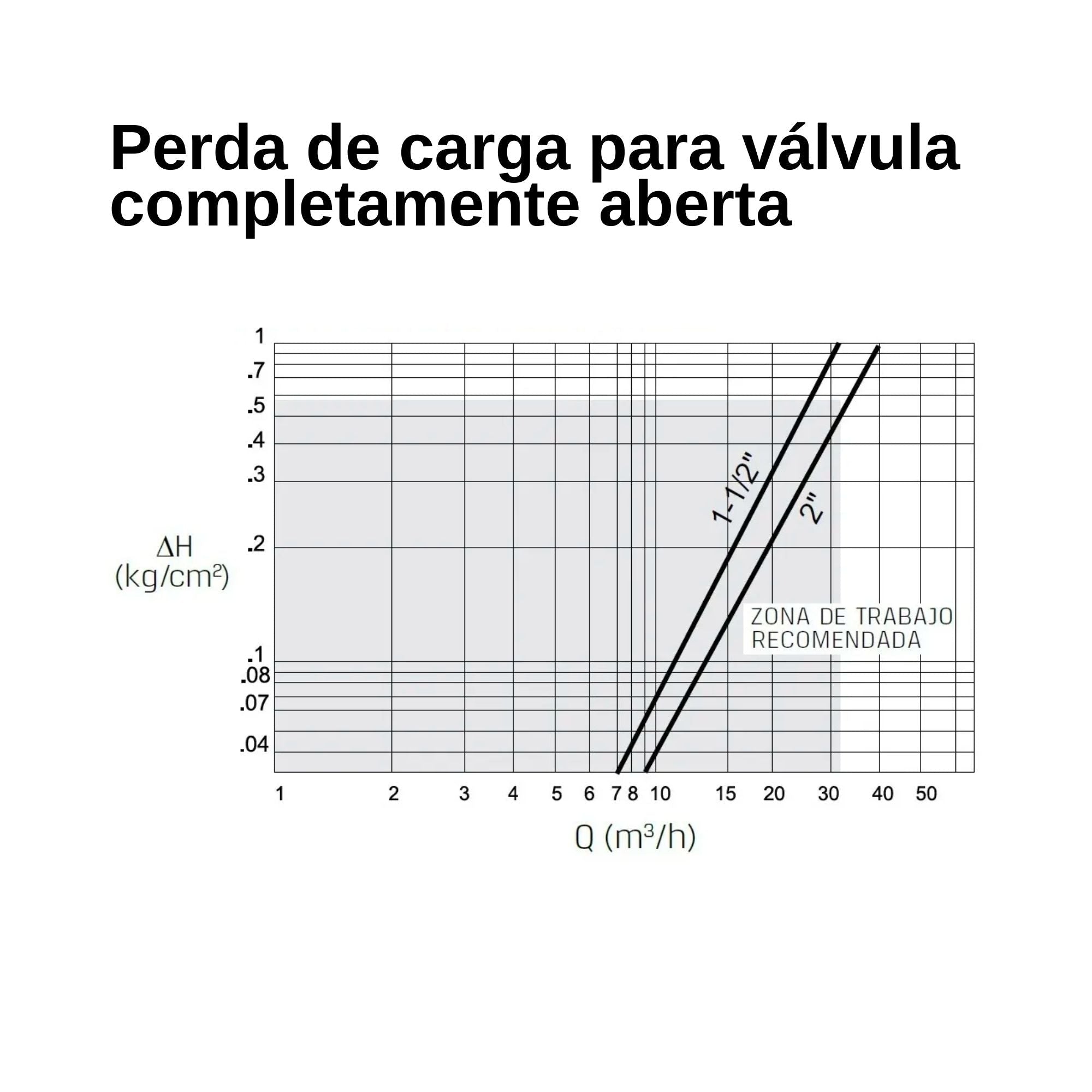

A mesma da linha onde ela entra, dimensionada pela vazão do setor. Válvula subdimensionada gera perda de carga e rouba pressão dos emissores.
